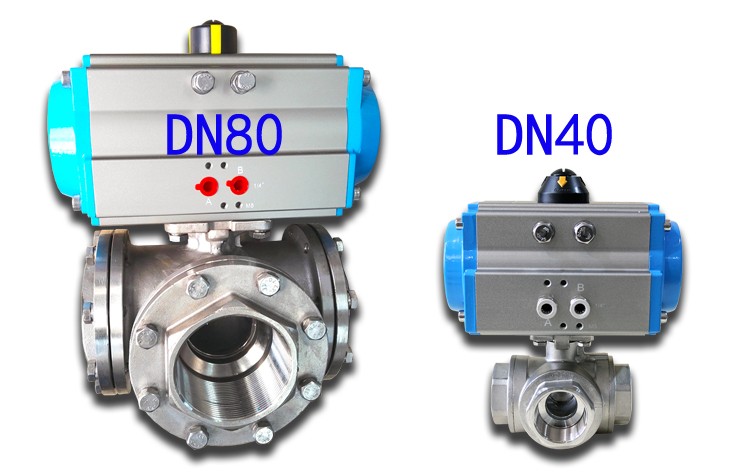

Q614/5F气动三通球阀

Q614/5F气动三通球阀



概述:

    Q614/5F气动丝口三通球阀可为L形和T形,气动L形三通球阀(Q614F)用于介质流向的切换,能使相互垂直的两个通道连接;气动T形三通球阀(Q615F)用于介质分流、合流及流向切换,T形三通可以使三个通道相互连通或使其中的两个通道连通。气动丝口三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构,广泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
产品特点
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好:利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用:任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。
4,维修方便:在系统卸压后,无需拆下整个阀体就可进行检查和维修。
气动执行器
采用新型ATD系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用AW型系列气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围,确保与阀门的同步精度。

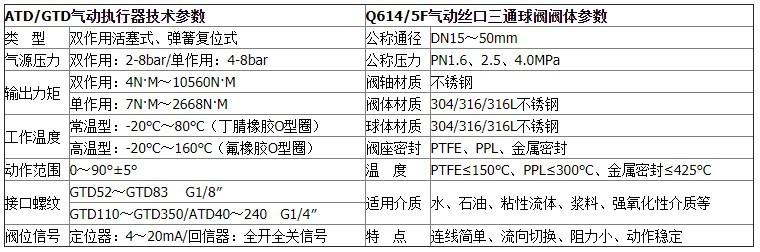

技术参数和性能

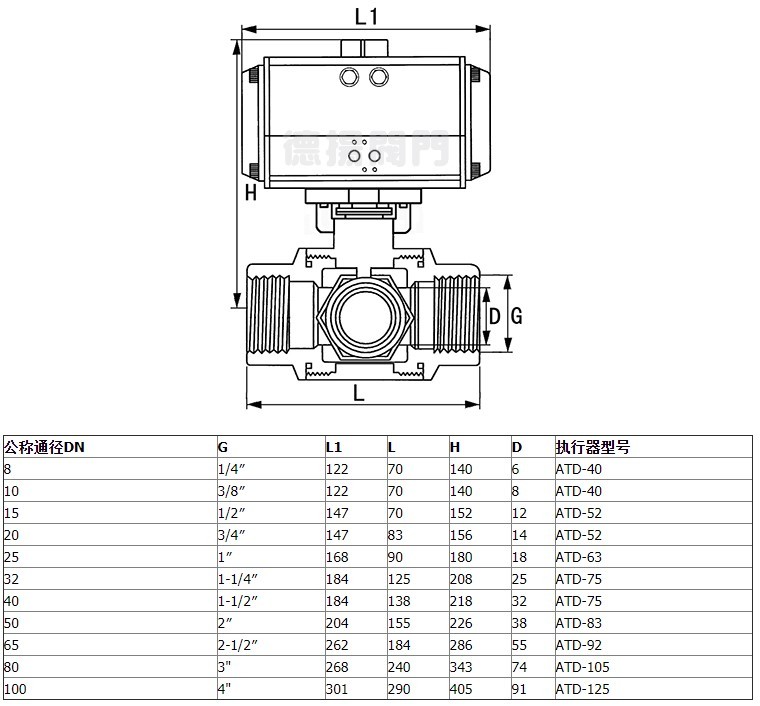

外形尺寸

附件选项
根据不同控制和要求可选择下列附件:
回讯器:也叫限位开关,远程反馈开关信号(可选防爆)。
电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。
三联件:可对气源稳压、过滤、气缸加润滑油。
手轮机构:转动手轮机构,可实现手动开、关阀。
电气定位器:输入4~20mA信号,实现阀门调节功能。
订货说明
1、气动执行器类型:双作用、单作用
2、介质类型、温度、压力
3、所需附件:电磁阀、定位器、信号反馈、气源处理三联件、手动机构



概述:

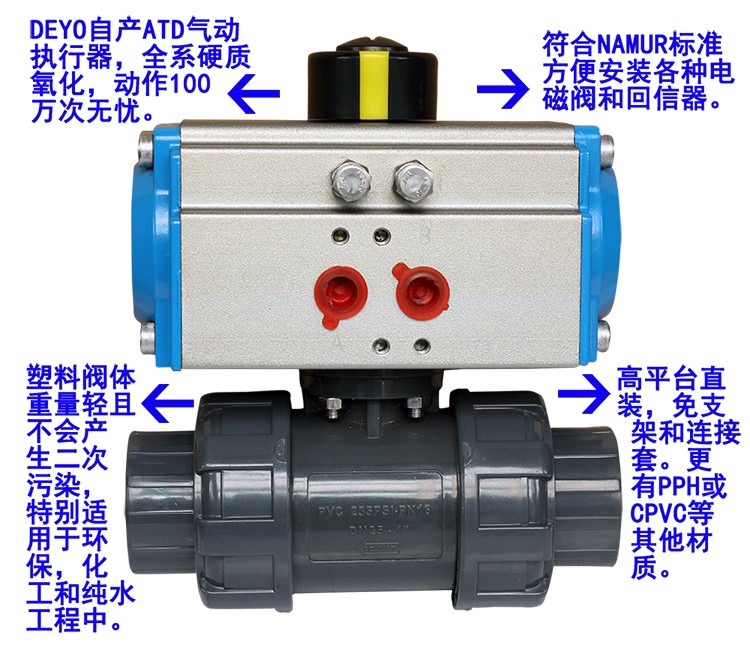

  UQ621F气动UPVC球阀采用双由令承插连接,不须使用特殊工具即可快速装配,具有结构紧凑、耐磨损、容易拆卸、方便检修、维护简单易行等优点。气动UPVC球阀阀体耐腐蚀性强、重量轻、应用范围广,例如:纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
产品特点

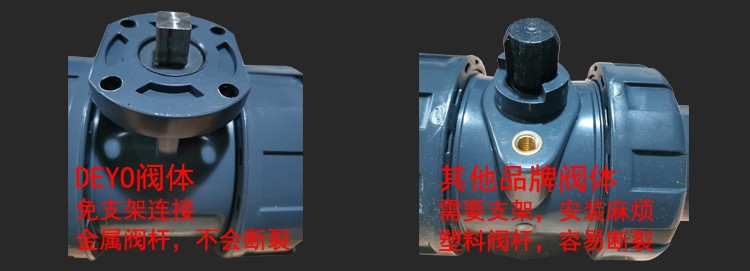

1、气动UPVC球阀采用双向双由令结构,可同时当由令及阀门使用,可在前段设备管路不必停工的状态下,关闭球阀,卸下由令,进行后段工程维修。
2、气动UPVC球阀阀体具有优良的耐化学腐蚀性能,在由令端有FPM或EPDM "O"环,配合PTFE垫座之使用,能防止多数化学物质之腐蚀。
3、垫座松紧可做适度调整。管壁平洁光滑,输送流体时具有较小的磨擦阻力和附着力。
4、气动UPVC球阀阻燃性能为自熄性。低热传导性能,约为钢材的1/200。重量轻,相当于钢管1/5,铜管的1/6。
5、介质中重离子含量达超纯水标准,卫生指标符合国家卫生标准要求。
6、优异的耐老化和抗紫外线性能,使正常使用寿命比其它管道系统均有很大的延长。
气动执行器
采用新型ATD系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围,确保与阀门的同步精度。
技术参数和性能

外形尺寸

附件选项
根据不同控制和要求可选择下列附件:
回讯器:也叫限位开关,远程反馈开关信号(可选防爆)。
电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。
三联件:可对气源稳压、过滤、气缸加润滑油。
手轮机构:转动手轮机构,可实现手动开、关阀。
电气定位器:输入4~20mA信号,实现阀门调节功能。
订货说明
1、气动执行器类型:双作用、单作用
2、介质类型、温度、压力
3、所需附件:电磁阀、定位器、信号反馈、气源处理三联件、手动机构
