概述:
DQ641F气动超低温球阀经过特殊的低温处理,将粗加工的零件置于冷却介质中数小时(2-8小时),以释放应力,确保材料的低温性能,保证精加工尺寸,以防止阀门在低温工况时,因温度变化造成变形而导致的泄漏。对于介质温度高于-50℃,一般不采用长颈结构。介质温度低于-50℃的球阀,颈部长度一般为250mm,或根据我公司的设计和计算确定。气动超低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等,是石油化工、空气分离、天然气等工业不可缺少的重要设备之一,其质量的优劣决定着能否安全、经济、持续地生产。

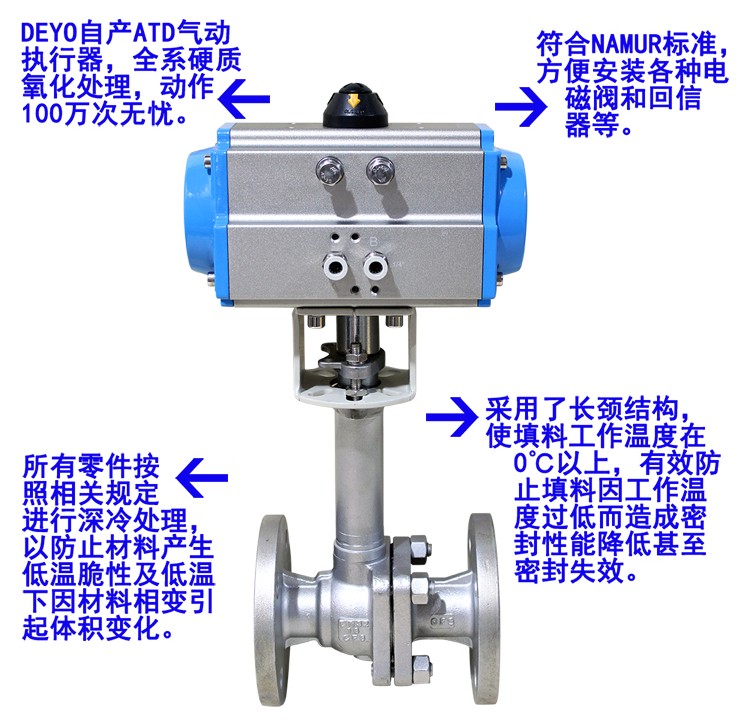

产品特点
1、对于使用温度小于-100℃的所有阀门零件按照相关规定进行深冷处理,以防止材料产生低温脆性以及低温下因材料相变引起体积变化
2、采用了长颈结构,使填料工作温度在0℃以上,有效防止填料因工作温度过低而造成密封性能降低甚至密封失效,同时方便对阀门包裹保温材料,防止冷能损失
3、对于浮动球阀采用进口卸压出口密封设计,有效防止了由于温度变化可能造成的中腔异常升压,确保了阀门及管线的安全运行
4、双层阀杆填料与对压碟型弹片装置
气动执行器
采用新型ATD系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

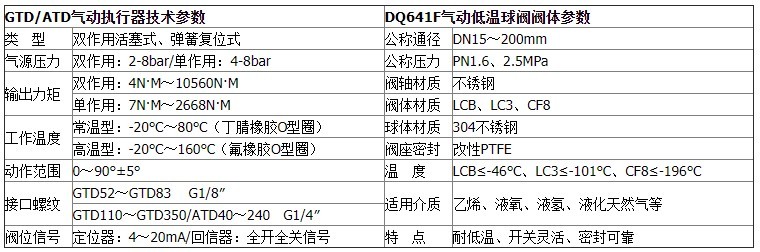

技术参数和性能

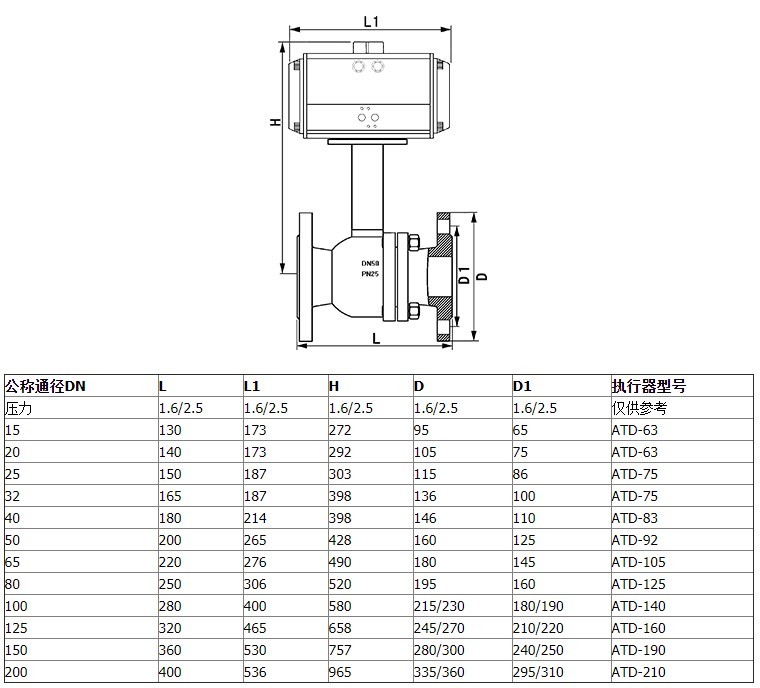

外形尺寸
附件选项
根据不同控制和要求可选择下列附件:
回讯器:也叫限位开关,远程反馈开关信号(可选防爆)。
电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。
三联件:可对气源稳压、过滤、气缸加润滑油。
手轮机构:转动手轮机构,可实现手动开、关阀。
电气定位器:输入4~20mA信号,实现阀门调节功能。
订货说明
1、气动执行器类型:双作用、单作用
2、介质类型、温度、压力
3、所需附件:电磁阀、定位器、信号反馈、气源处理三联件、手动机构
