DHQ/QT防爆电动执行器

DHQ/QT防爆电动执行器


概述

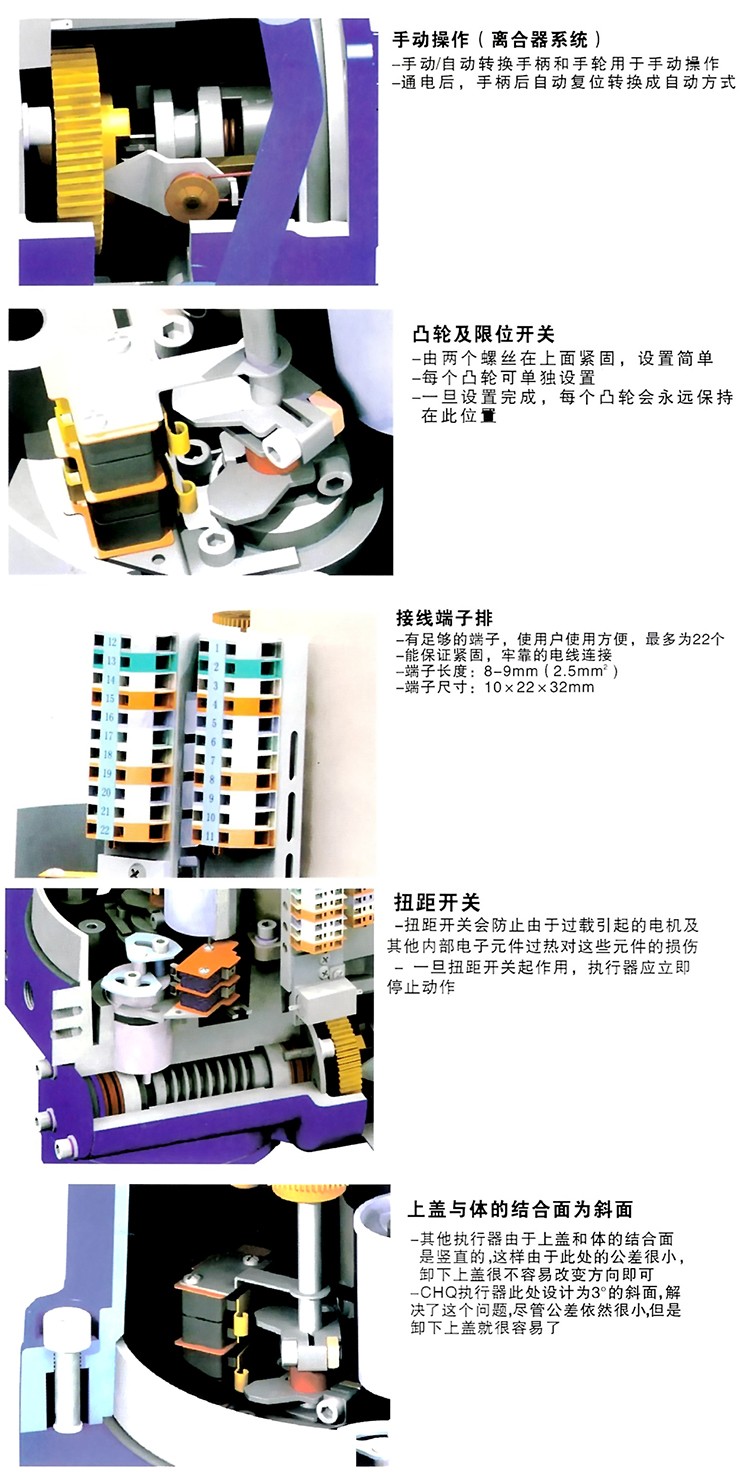

DHQ防爆电动执行器总结了许多电动执行器的各种不足,进行改进后,最新推出的产品。其中许多关键部件均采用德国或日本进口件,结构紧凑,质量可靠,性能优越。主要特性有:
1.外壳—由于使用了优质铝合金,重量轻。并且内外表面经阳极氧化处理,外表面经聚酯粉末涂层,耐腐蚀性强。
2.电机—采用SPG鼠笼式电机,输出扭距大,并且内置热保护开关,进行温度控制,可防止损坏电机。
3.手动结构—不通电时,扳动离合器手柄可进行手动操作。通电时,离合器自动复位。
4.位置指示器—指示器安装在中心轴上,可以观察阀门位置。并有指示灯(SLU)可供选择。
5. 干燥器—用来控制温度,防止执行器内部水分凝结,保持内部电器元件的干燥。
6.限位开关—由凸轮机构来控制,简单的调整机构能精确并方便地设定位置。
7.扭距开关(除HQ-008外)—可提供过载保护,防止损坏电机。(出厂前以设定好,请用户不要随便更改设置)。
8.自锁—有自锁功能,防止反转,转动部分稳定可靠。
9.安装—底部安装尺寸符合ISO5211国际标准,驱动轴套可拆下根据需要进行加工,适应性强。可以垂直安装,也可以水平安装。
10.接线端子—线路布置紧凑合理,接线端子直径为2.5mm,压力大,联接牢固。
11.蜗轮—采用凹轮设计,与蜗杆的接触面大,传输扭距大,平稳且耐磨,使用寿命长。
12.PCU板—结构紧凑合理,将PCU板内置于机壳内。

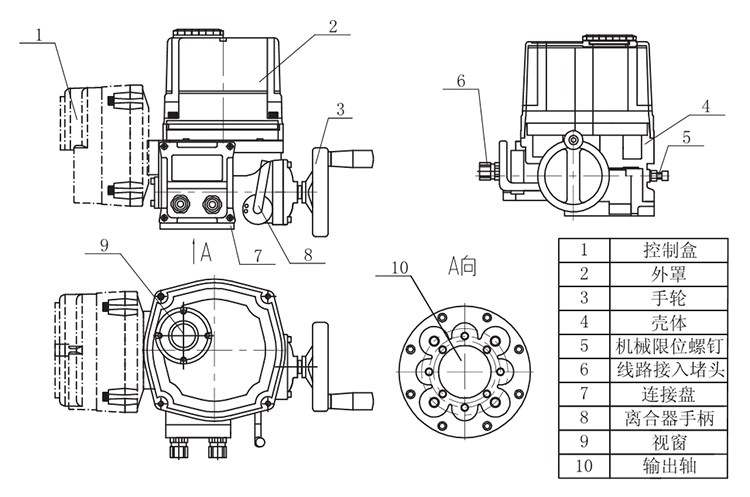

外观图及零件表

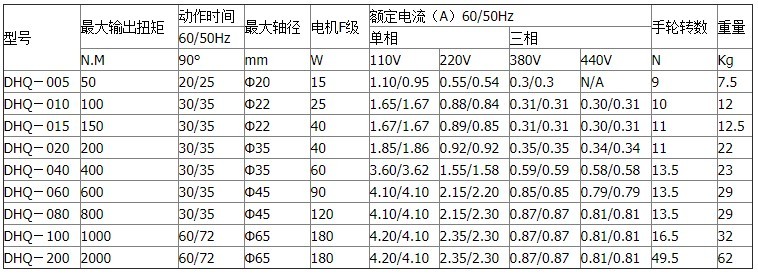

性能参数

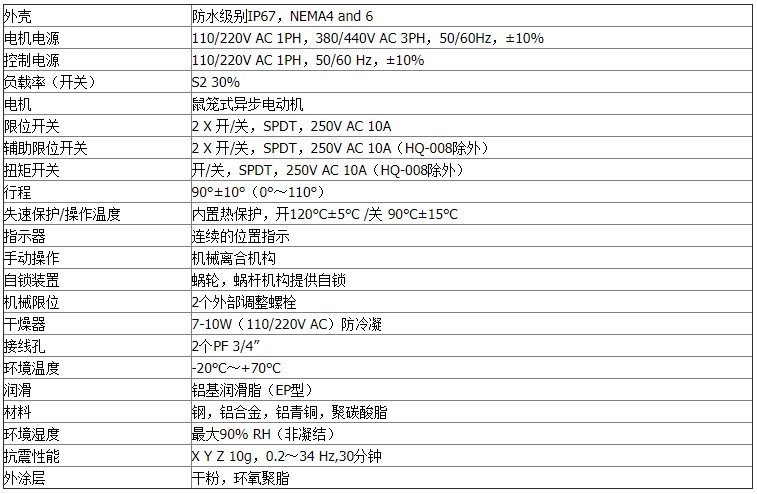

标准件技术参数

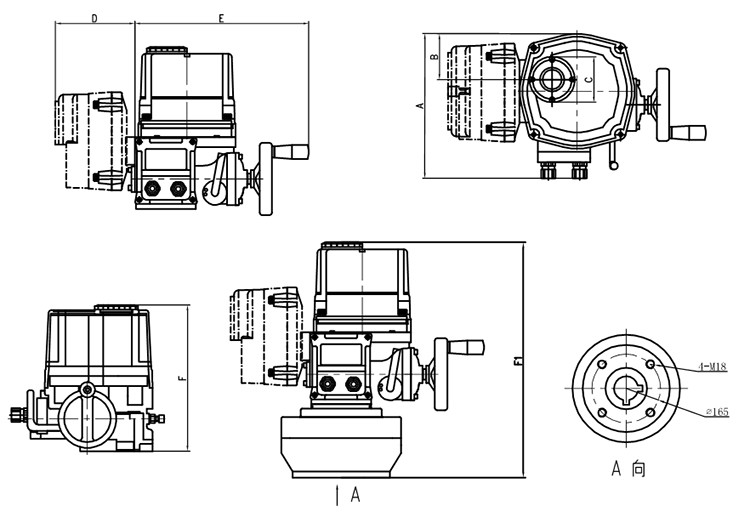

外形尺寸

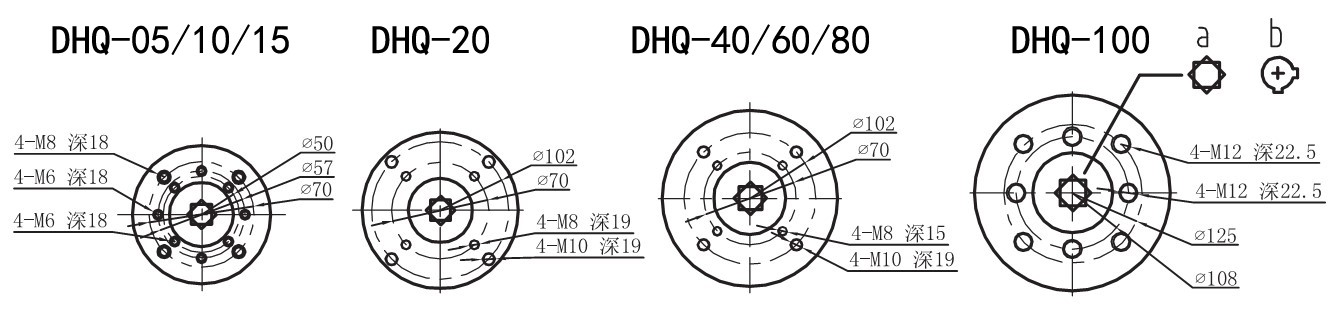

连接尺寸图

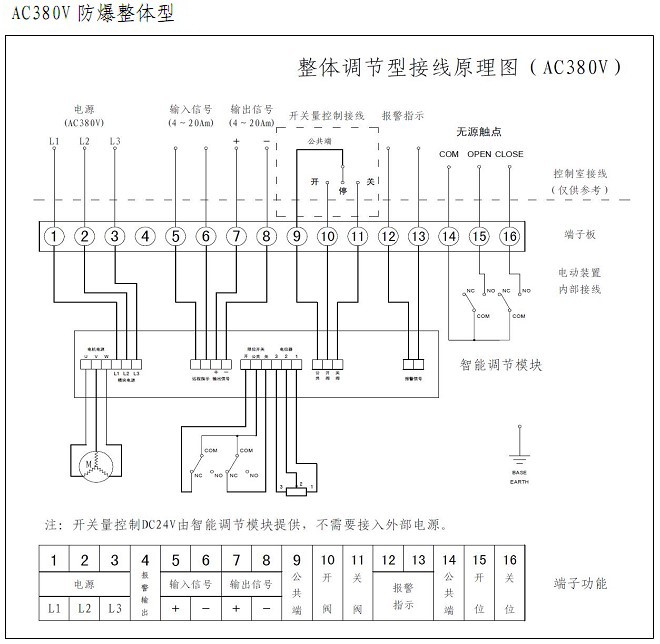

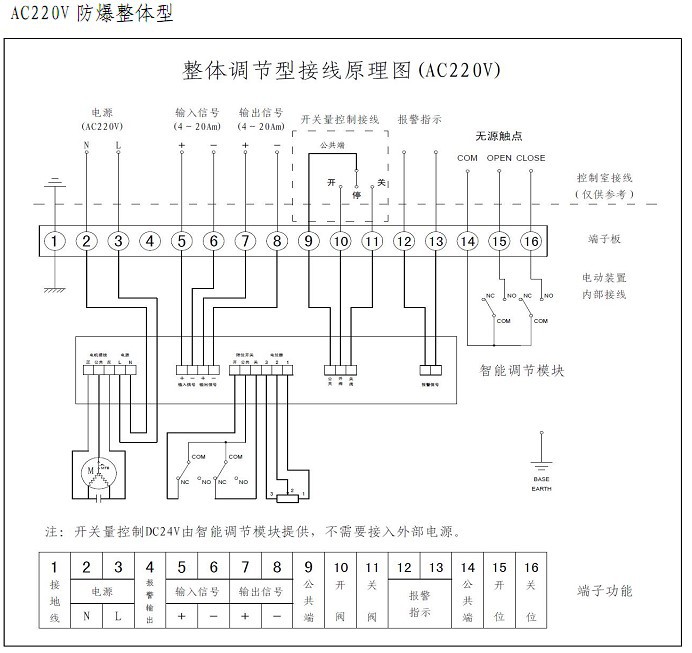

接线原理图
