概述
SDV系列（老款SDV系列）电动执行器是经济型电动执行机构，主要有开关型、反馈型、调节型(电子式)三大类，近百种型号，它可与各种球阀、蝶阀等回转型阀门相配备。可选用AC/DC24V、110V、220V、AC380V电源，调节型输入/输出信号4-20MA、0-10V或1-5V。输出力矩6N.m~6000N.m,开闭时间5~150秒；外观精小、重量轻盈、调节精确、无须维护是该系列产品的特点，技术含量高、品质优越、性能可靠是客户的上选产品，多种规格能满足客户的各种扭距的阀门配置。

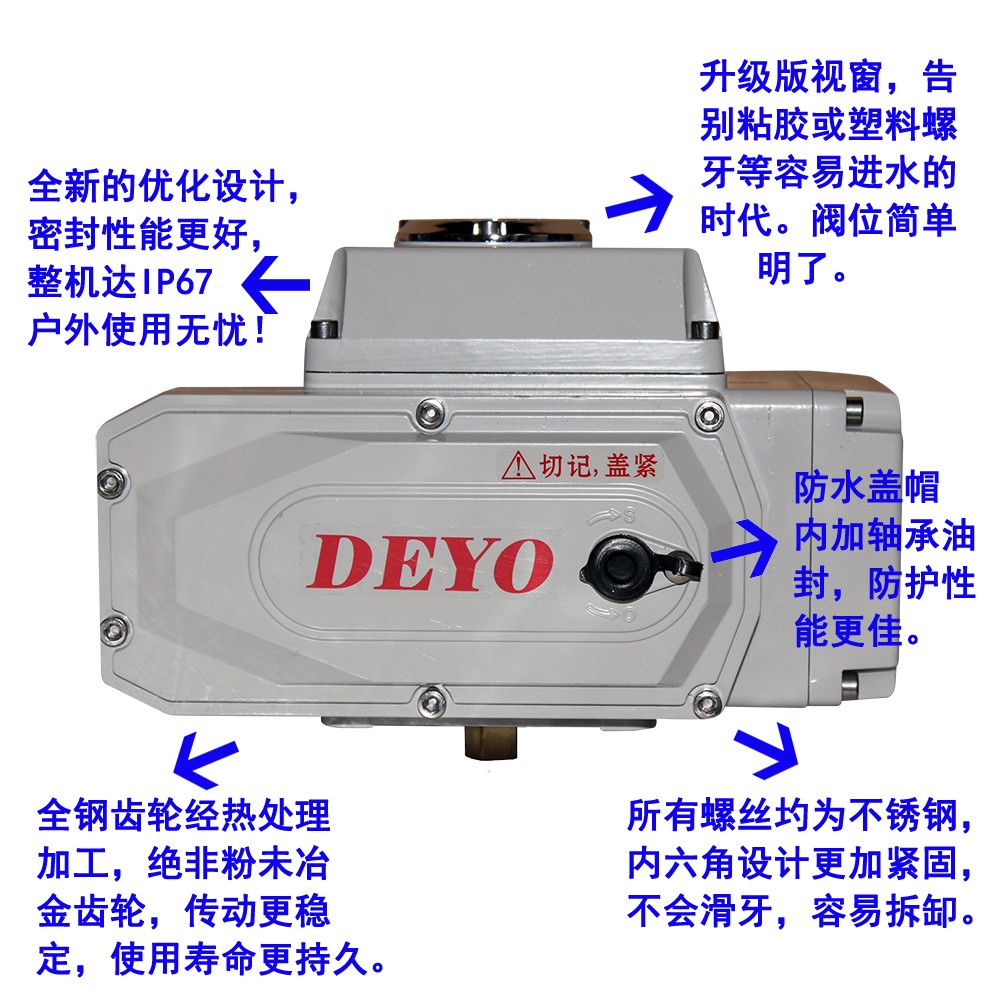

产品特点
1、SDV系列电动执行器具有结构紧凑，外形精巧美观，体积重量仅相当于同类产品的 1/3 左右。与传统执行机构相比具有多种优点：诸如所需空间大量减少、重量轻、易于安装和无需维护等。

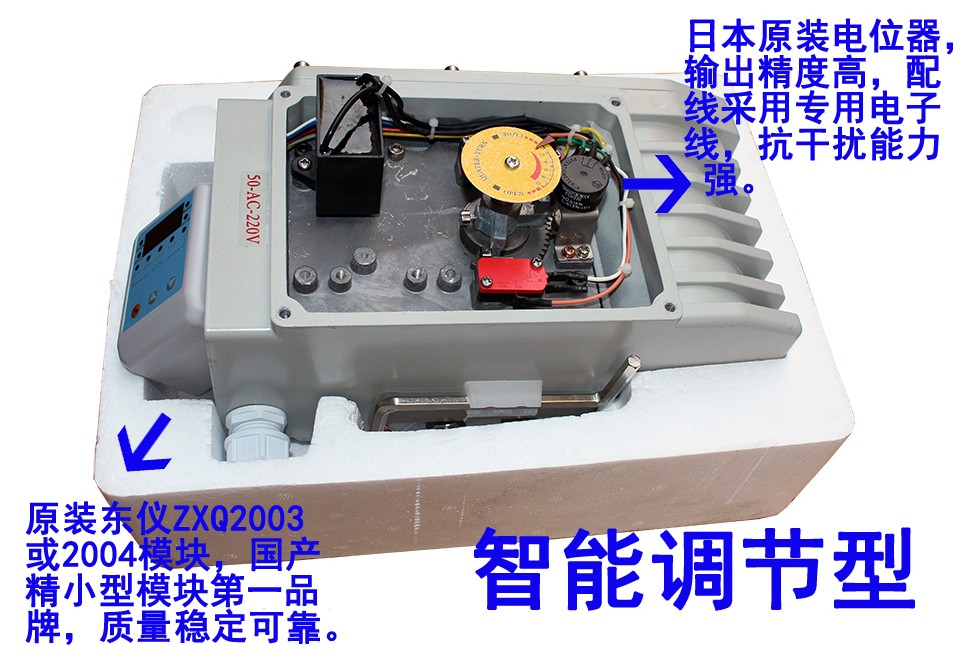

2、SDV系列电动执行器中采用了先进的智能数字技术和高度集成的模块化、机电一体化设计，可直接接收计算机或仪表等输出的 4～20mADC 或 1～5VDC 标准信号，实现对电动阀门的智能控制和精确定位。

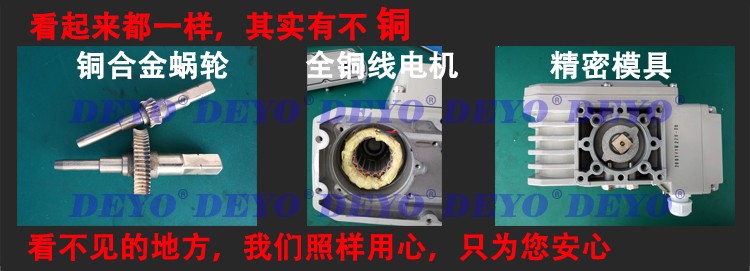

3、SDV系列电动执行器加强了轴承和电气元件等易损件的使用寿命，蜗轮输出轴采用特殊铜合金锻造，强度高、耐磨性良好，蜗轮输出轴一体化设计避免了键联结的间隙，保证了精度。
4、SDV系列电动执行器良好的设计理念，最新的制造技术以及优良的材质，从原材料采购到电动执行器成品出厂，全过程的品质管理和四十八小时额定负载运行试验，确保为用户提供优质可靠的产品。

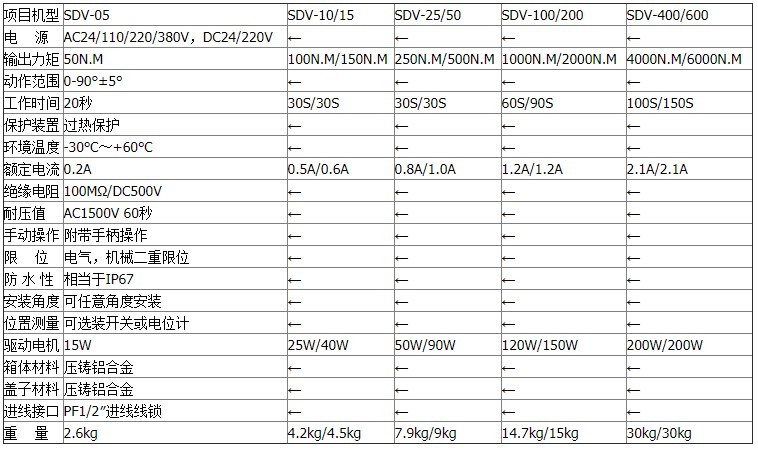

规格参数

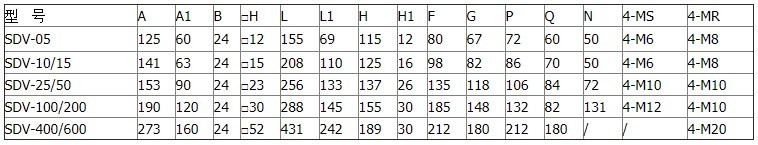

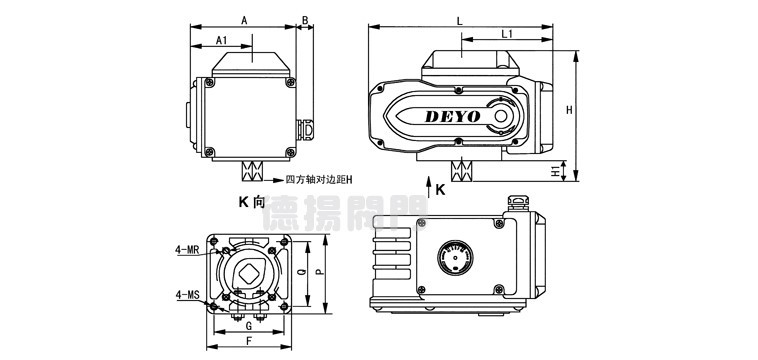

外形尺寸

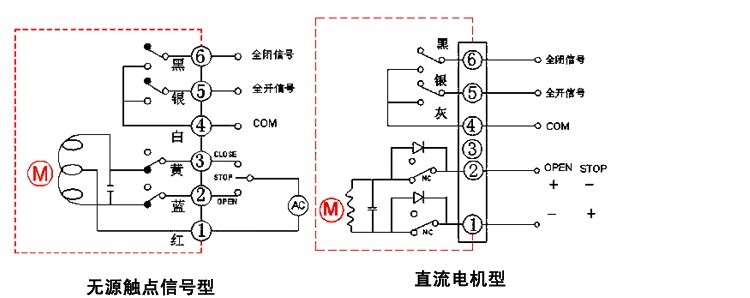

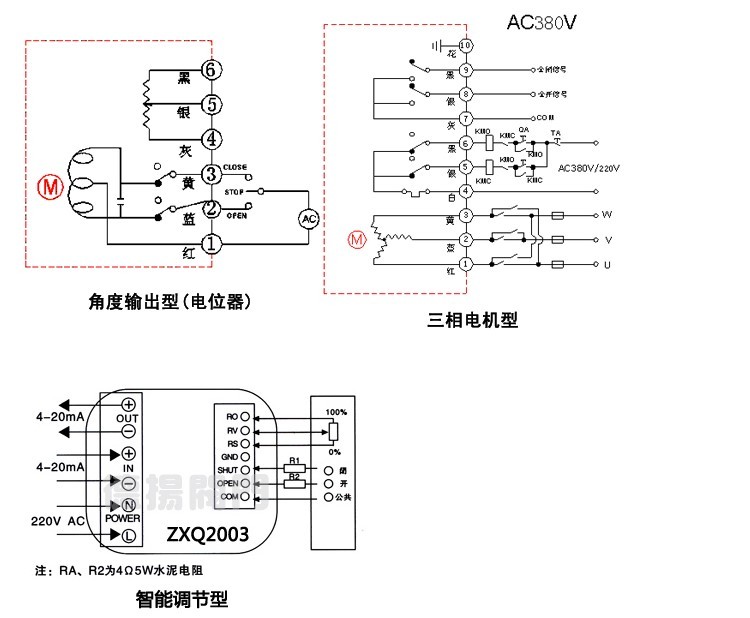

接线图
请分开连接电动执行器的动力线路，切勿用同一接点去控制数台电动执行器，一面造成失控和电机过热。
电动执行器安装
1、安装场所可以是室内，室外，地下。
2、安装注意事项：
▲本产品属非防爆产品，故不能安装在有爆炸性气体的室内。
▲安装在水雾飞溅的场合时，请加防护罩，一面造成渗水而损坏机器。
▲室内安装还应该预留进线，受动操作所需空间。
▲室外安装请加防护罩，减少阳光直射，避免机体内元器件加速老化。
连接阀门
1、手动转动阀门，确定阀门正常后将其转动至全关位置；
2、用螺钉将支架轻轻固定在阀门上；
3、将联轴器套在阀杆上；
4、确定电动执行器状态为全关位置后将其输出轴插入固定于阀杆的联轴器中；
5、用螺丝将执行器固定在支架上（因机械装置不可避免的间隙，偶尔出现螺丝孔位对不齐情况属正常状况，我们只需用手动摇杆稍加转动执行器便可解决此类问题）；
6、拧紧各部件螺丝，安装完毕。
配线连接
1、建议使用Φ6-Φ11电缆线，以确保连线的安全可靠。将电缆线通过锁盖和线锁，线头按线路图固定在接线端子上，然后锁紧线锁盖从而固定电缆。
2、使用电缆管时，要采取防水对策。阀门执行器安装位置应高于电缆管的位置，确保水珠不会沿电缆流入执行器中。
接通电源
1、请按产品铭牌或线路图所示的电压确定输入电压，SDV系列电动执行器输入电压如下：
AC220±10% 50/60HZ AC380±10% AC110V±10% 50/60HZ DC24V~DC220V
2、必须使用保险丝或短路开关，其容量大小在电动执行器正常工作电流的2~3倍之间比较合适。
