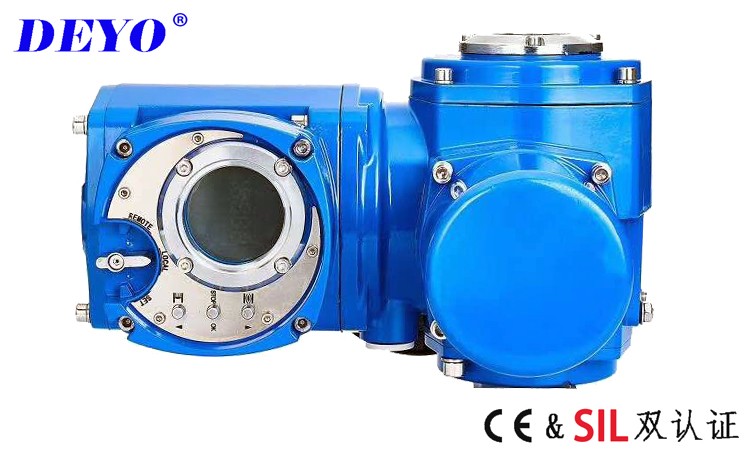

DHQ-Q防爆电动执行器

DHQ-Q防爆电动执行器



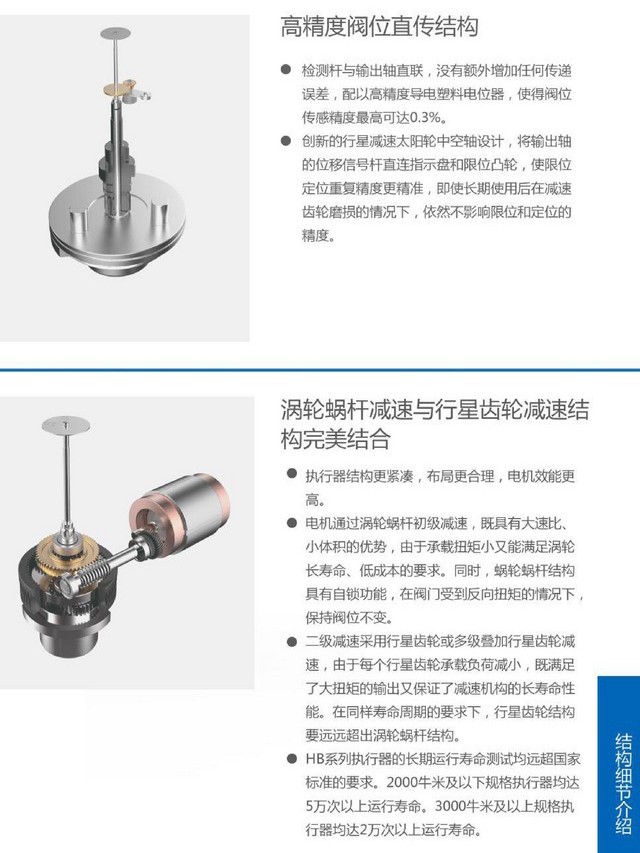

概述

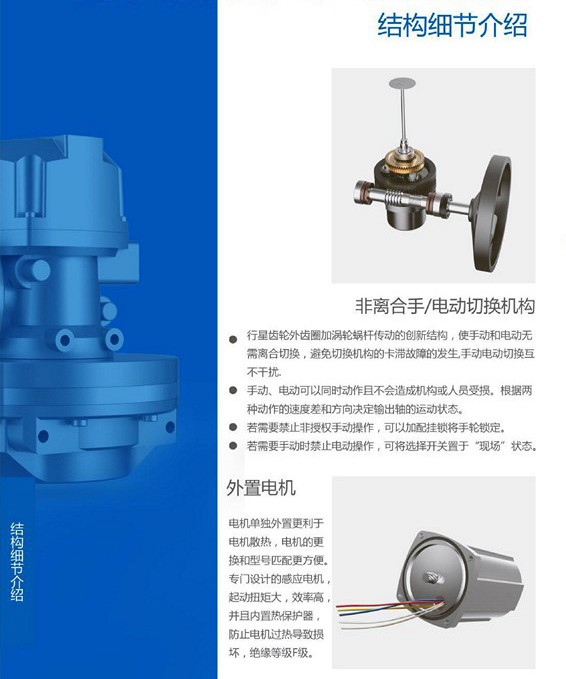

     DHQ-Q系列防爆电动执行器适用于中小通径的蝶阀、球阀等作90°回转的阀门和其他类似设备。作为稳定可靠的角行程电动执行器,可适用于不同控制系统,不同工作环境的需要。传动机构一体化设计,使产品具有更小的体积和简洁的外观。安全可靠的手动设计,无须切换手柄的全自动手/电动切换。良好的防护等级可满足多种设计的需要:隔爆型、整体开关型、整体调节型等。
技术参数
1、电源:AC24V,AC220V,AC380V,DC24V等
2、环境温度:-20℃~+60℃,可选温度: -40℃~+70℃
3、相对湿度:不大于95%(25℃时)
4、工作环境:普通型用于无易燃、易爆和强腐蚀介质的场所;隔爆型使用环境为IIA、IIB级T1-T5组的爆炸性气体混合物
5、防护等级:IP65/67(特殊订货IP68)
6、电机为工作制;额定运行时间为10分钟,F级绝缘
7、防腐涂装:高温烤漆
安装和拆卸
    允许阀门电动执行器任意位置安装,但必须注意电机尽量水平位置,电器箱盖呈水平或垂直向上状态为推荐安装方式,这样有利于润滑、调试、维护和手动操作

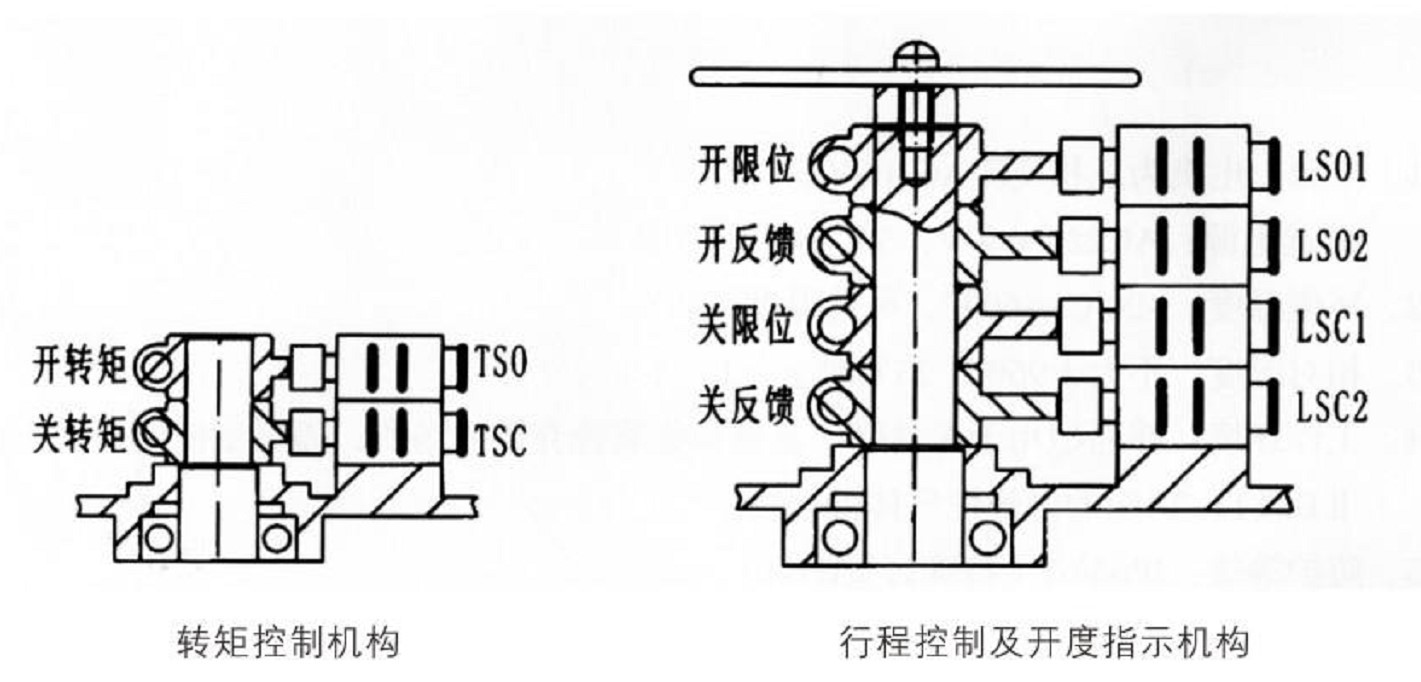

行程控制机构调整
1、转动手轮使阀门“全关”,松开输出轴上的螺钉,顺时针转动关向凸轮,使其刚好压动关向微动开关,再拧紧螺钉。
2、转动手轮使阀门“全开”,松开输出轴上的螺钉,逆时针转动关向凸轮,使其刚好压动开向微动开关,再拧紧螺钉。
3、手动或电动开、关阀门,检查阀门开启或关闭是否符合要求,如果不符合,按上述步骤微调,直至符合要求为止。

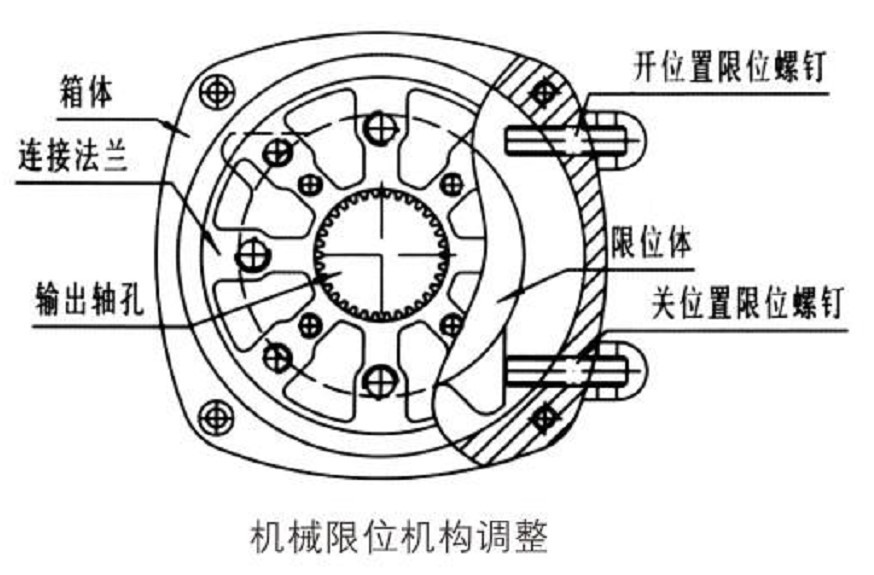

机械限位机构调整

    调整的目的是把 阀门的开关件(蝶板、阀球等)限制在其工作行程(一般是90°)内,使其不能随意转动。
1、使阀门处于“全关”位置,螺钉与限位体的位置如图所示,旋进关位置的机械限位螺钉至螺钉的顶部接触到限位体上,然后再把螺钉退回1-2圈,再把锁止螺母拧紧。
2、使阀门处于“全开”位置,按上述方法调整开位置的机械限位螺钉。


转矩控制机构调整

    转矩控制机械在出厂时已经调至产品铭牌上的最大输出转矩,用户一般不做调整。

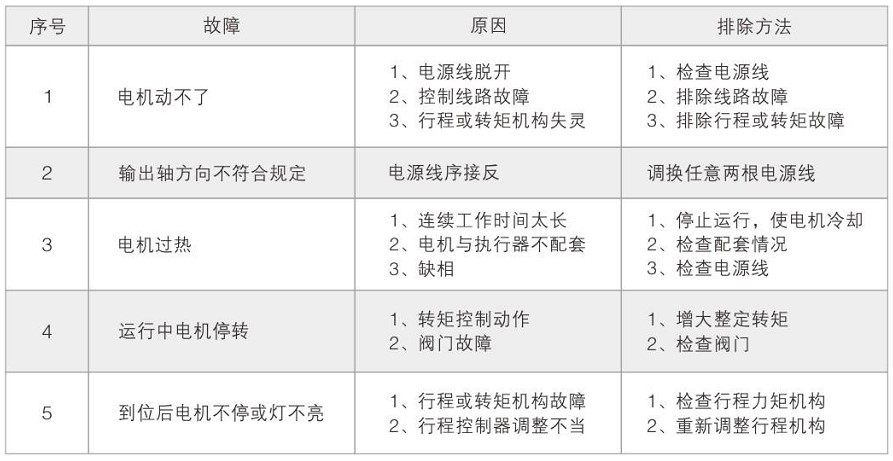

故障及排除方法

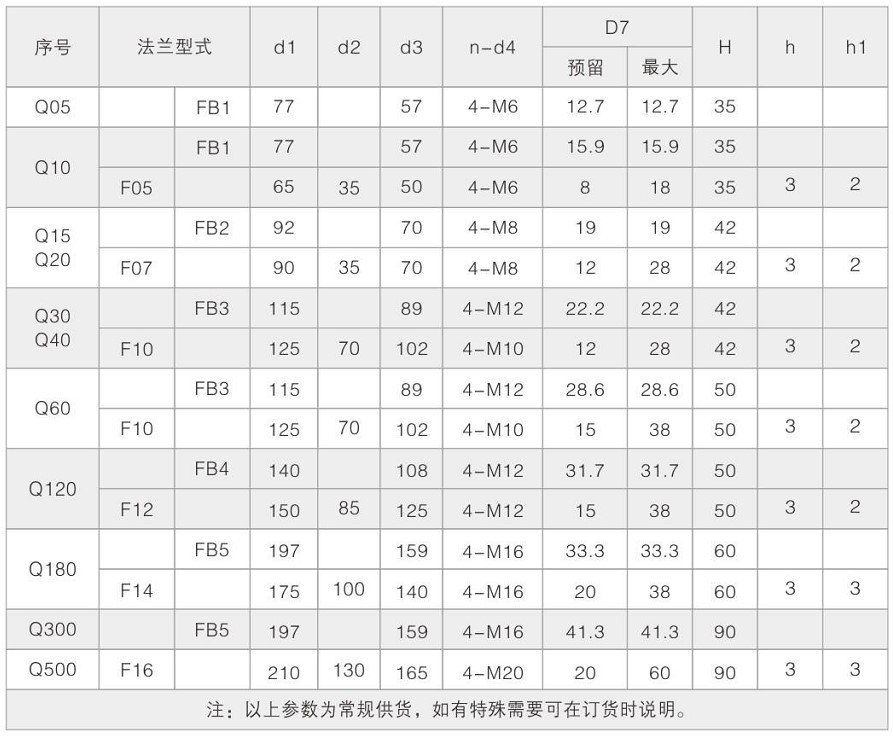

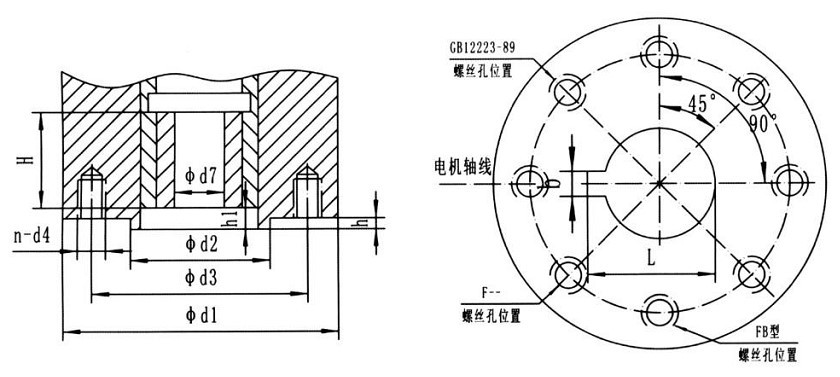

连接尺寸

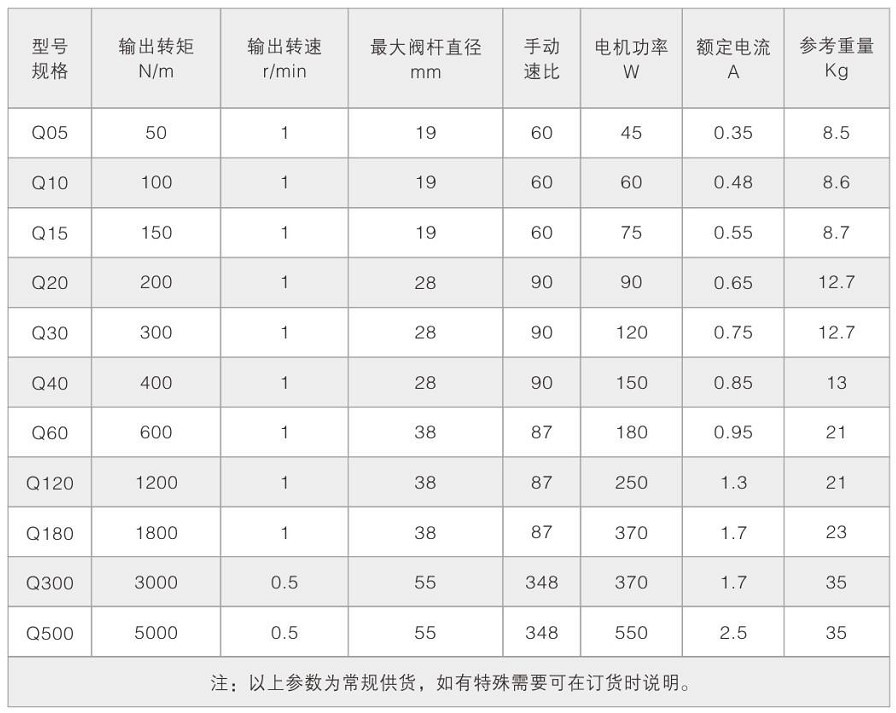

参数表

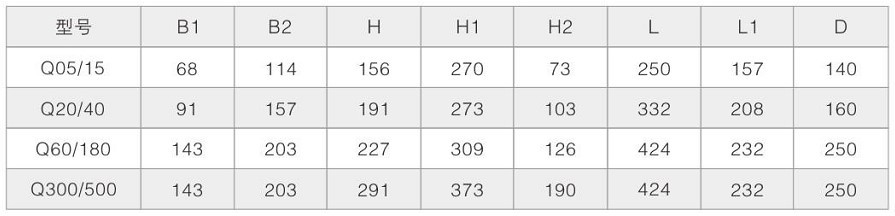

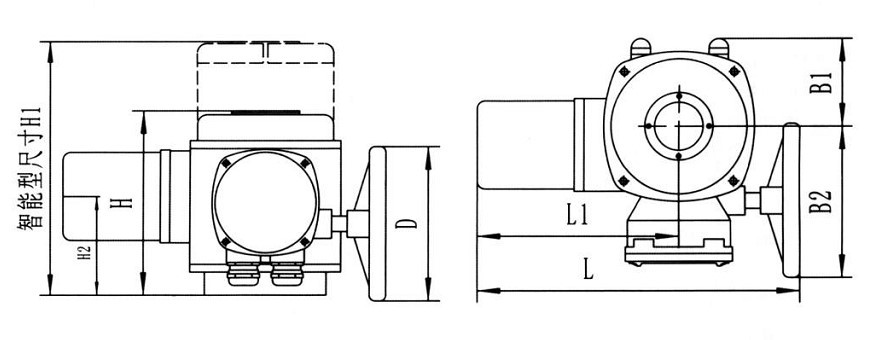

外形尺寸

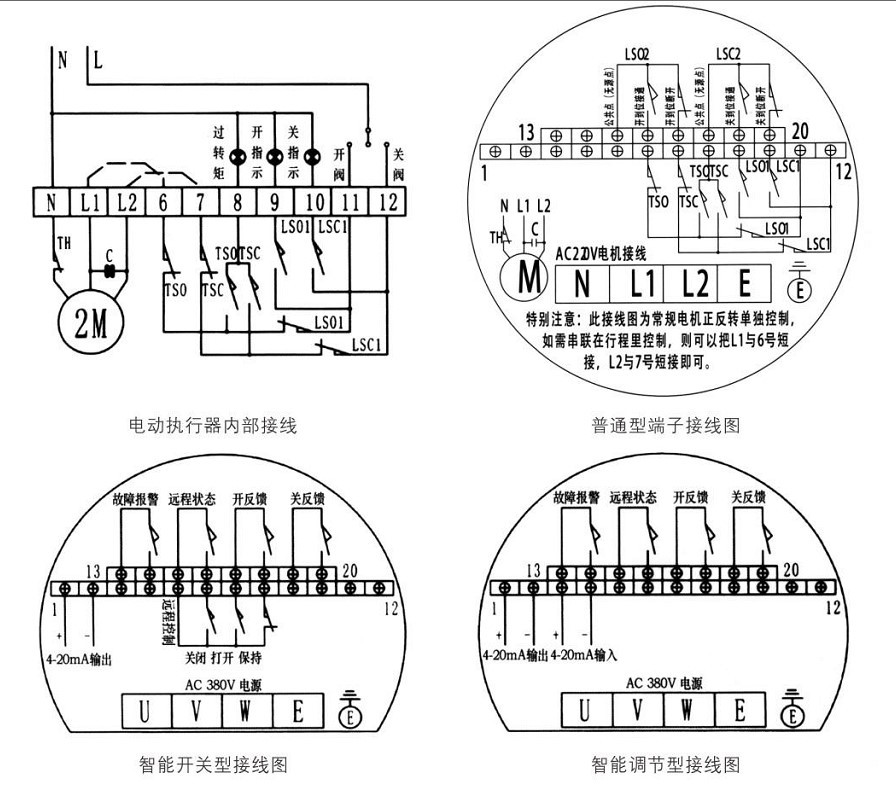

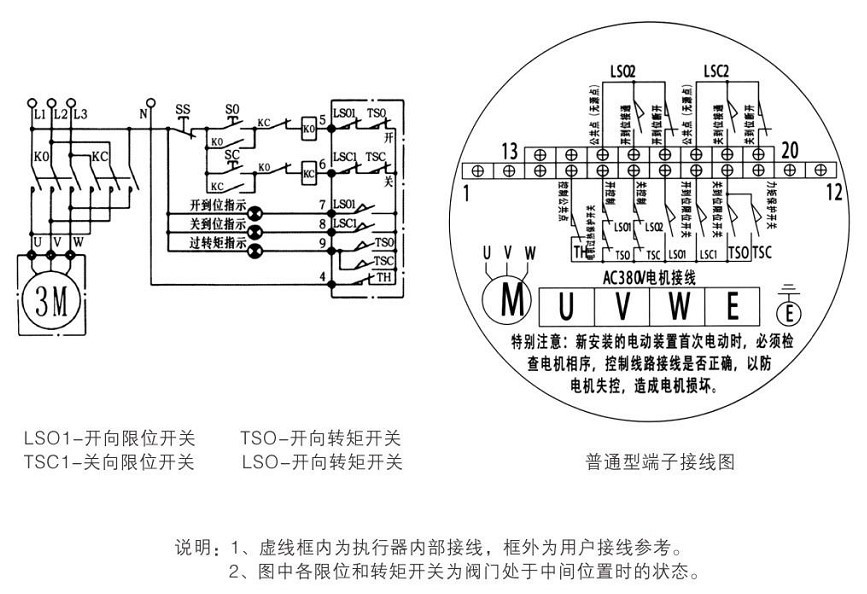

典型接线图

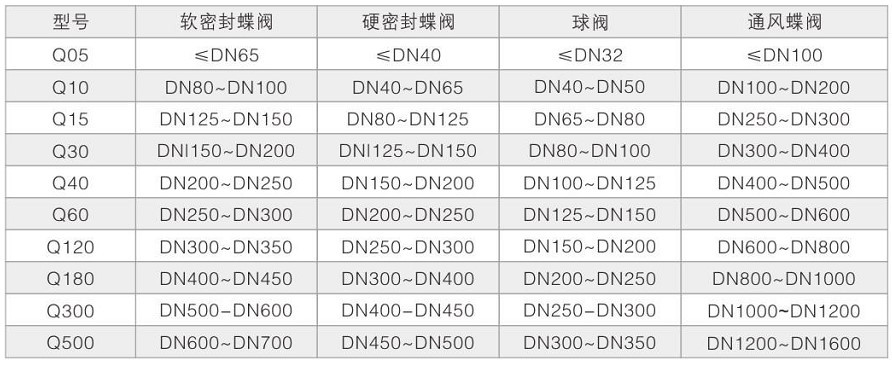

推荐阀门配置表
