概述
SDV-02电动执行器标称扭矩20Nm，均带有开关阀指示窗及手动装置，执行器分：开关型、断电复位型、时间控制型三种。可使用在工业自控小型设备、环保等领域，替换电磁阀不能稳定工作的场合。

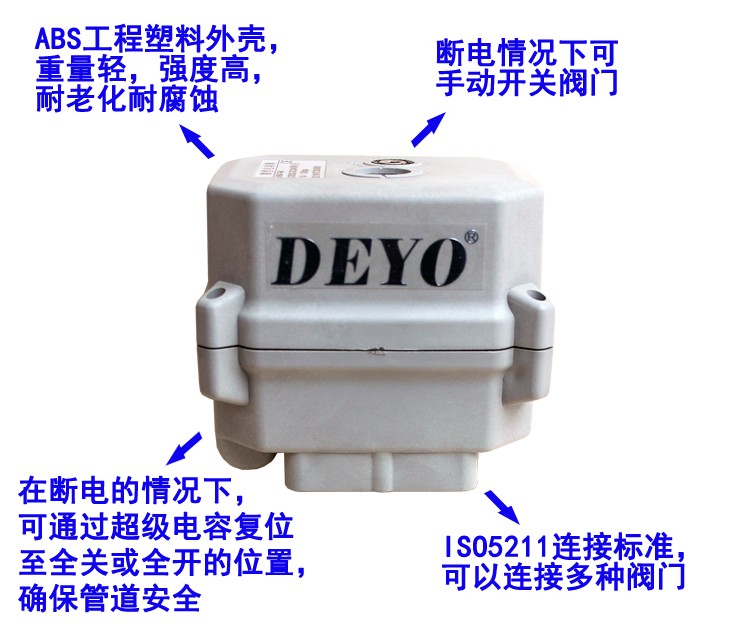

设计特点
1、采用全铜加不锈钢齿轮设计，精度高输出力矩大。
2、外型小巧，结构紧凑。
3、运行电流低，可以使用电池供电。
4、密封性能良好，防护等级IP67。
开关型技术参数

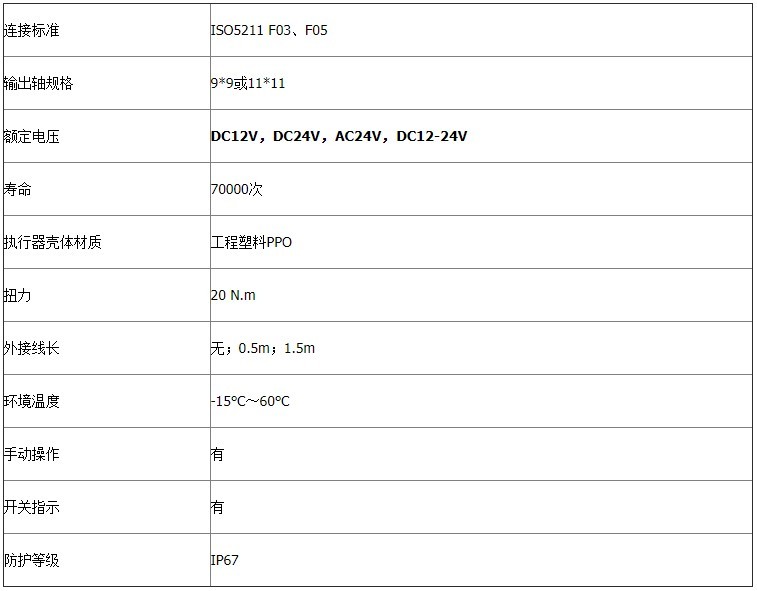

主要性能参数表

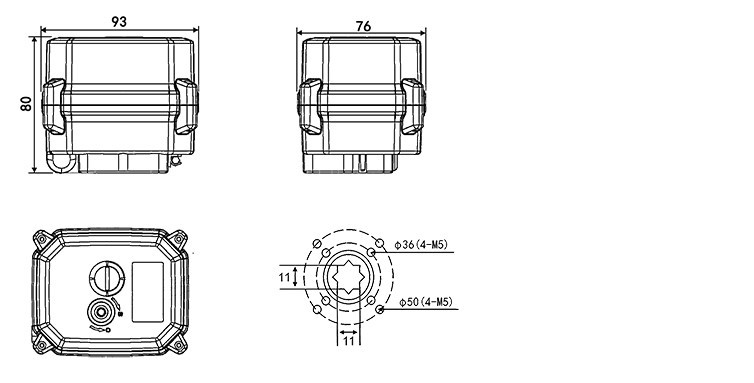

外形尺寸
接线原理图

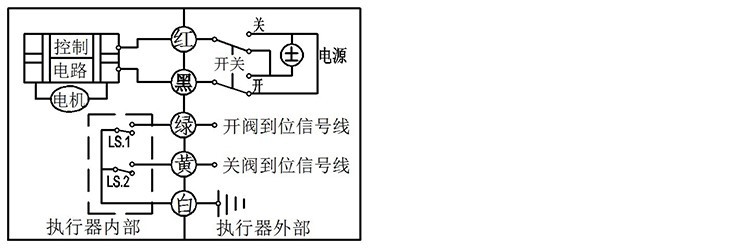

CR501（5线控制，带反馈信号）
1、红线接通正极，黑线接通负极，执行器将逆时针转，阀门关闭，关阀到位后黄线和白线接通，阀门自动停止；
2、黑线接通正极，红线接通负极，执行器将顺时针转，阀门打开，开阀到位后绿线和白线接通，阀门自动停止；
电压选配：DC12V，DC24V
不得超过电压工作
反馈带载能力：1、电压：DC0-35V，2、最大电流为0.4A.

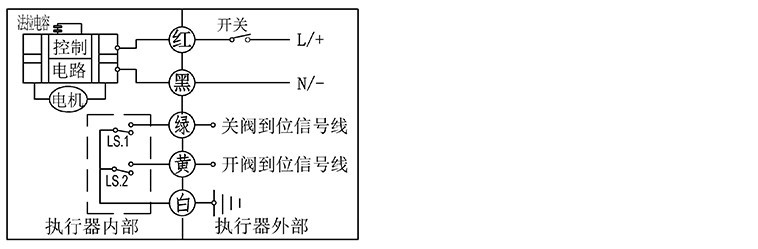

CR502 ( 5线控制，断电复位功能，带反馈信号)
1、当开关闭合，执行器将顺时针转，阀门打开，开阀到位后绿线和白线接通，阀门自动停止；
2、当开关断开，执行器将逆时针转，阀门关闭，关阀到位后黄线和白线接通，阀门自动停止；
电压选配：AC24V，DC12-24V
不得超过电压工作
反馈带载能力：1、最大电压DC0-35V，2、最大电流为0.4A.
