概述
DHQ-R系列防爆电动执行器用于控制0°～270°旋转的阀门及其他同类产品，如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等，可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供热，轻工等各行业中。它以380V/220V/110V交流电源为驱动电源，以4-20mA电流信号 或0-10V DC 电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制，最大输出扭矩达2000N·M。
DHQ-R系列防爆电动执行器的隔爆结构符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》；产品各防爆部件组成的防爆外壳可以承受爆炸性气体混合物在壳内爆炸所产生的爆炸压力，并可以阻止壳内的爆炸向壳外周围的爆炸性气体坏境传播。即产品内部产生爆炸时不会传播到壳外 ，引爆壳外的爆炸性气体混合物。

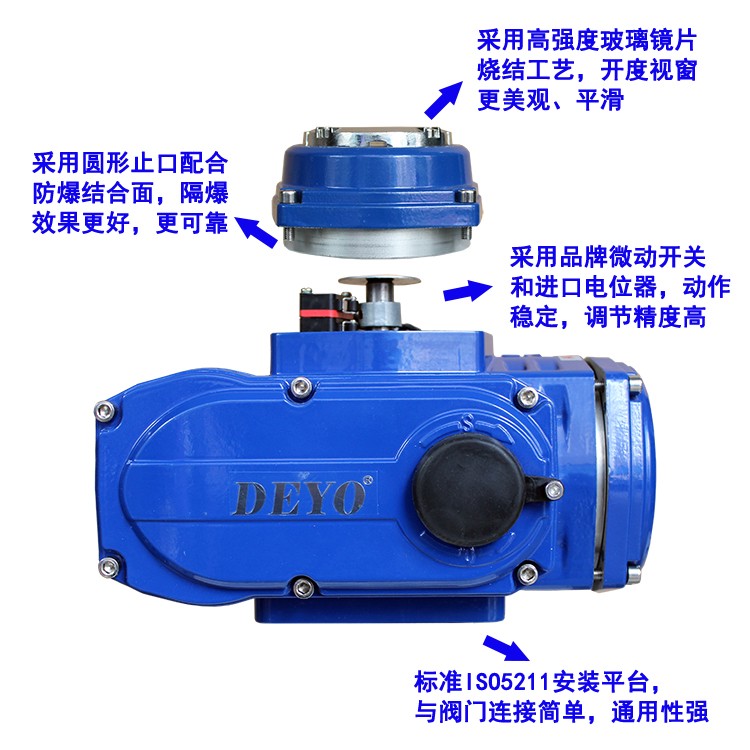

产品特点
本产品的防爆等级为:Exd II BT4
其中:Ex-防爆标识。
d-防爆类型，表示为“隔爆型”。
II-设备类别，表示除煤矿外的其它爆炸性气体环境用电气设备。
B-爆炸级別，该级别决定执行机构各隔爆结合面的尺寸（宽度和间隙上)。
T4-温度组别，表示允许执行机构最高表面温度为135℃。
在GB3936.1-2000附录B中详细列出了可燃性气体、蒸汽的级别及温度组别,必要时用户可以查阅。
特别注意:该产品使用场所周围的爆炸性介质的种类和组别必须与本产品所允许的防爆介质相一致，否则起不到防爆作用。
DHQ-R系列防爆电动执行器主要技术参数

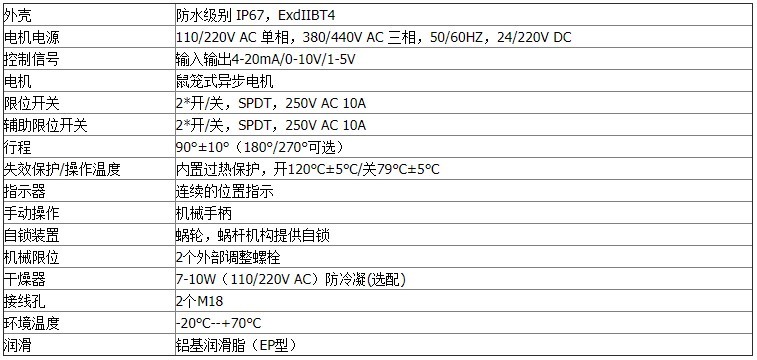

标准件技术参数
外形尺寸

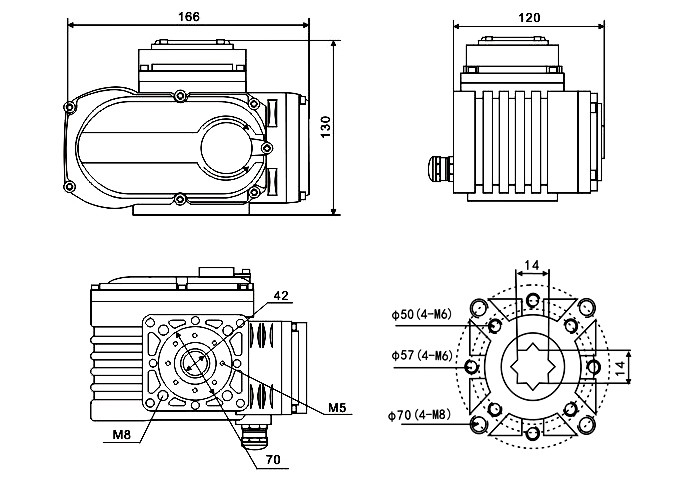

DHQ-R05

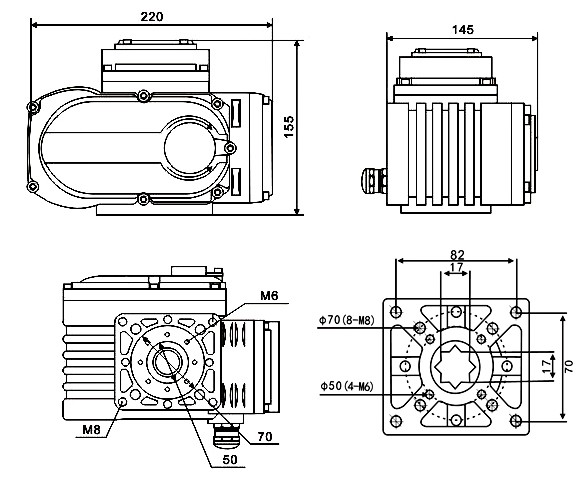

DHQ-R10/15

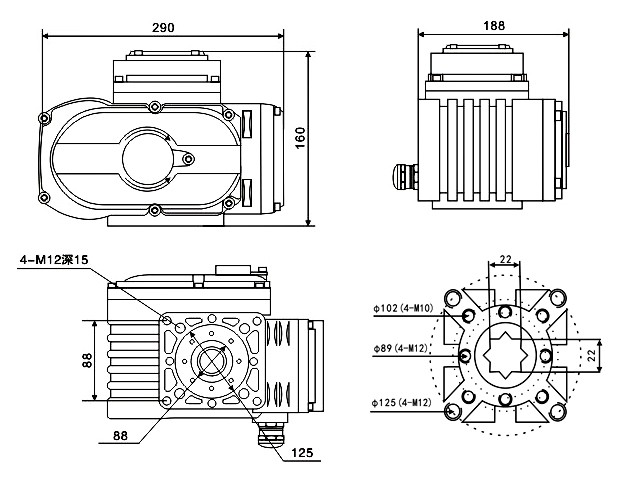

DHQ-R25/50/100

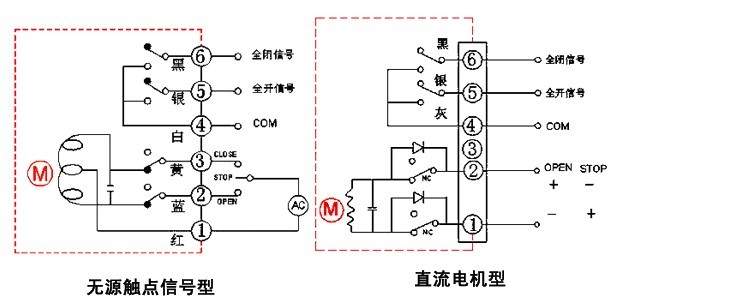

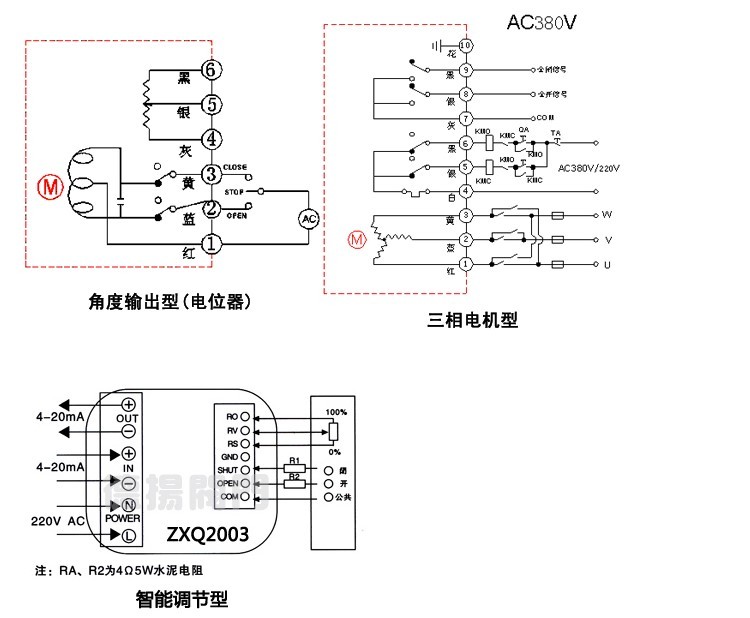

接线图
特别提示：请分开连接电动执行器的动力线路，切勿用同一接点去控制数台电动执行器，一面造成失控和电机过热。
使用注意事项
1、注意警示标贴上的提示，在有易燃易爆气体的场台严禁带电开启各盖(即打开产品防爆腔）
2、隔爆镜片为防爆结构，使用中不允许拆卸或用硬物冲击。当产品各隔爆零件有损坏时，应立即更换。合格零件未装上前，产品不得进行电动操作。
3、产品铭牌和警示标贴不得撕毁或丢失，其上的文字应保持清淅。
4、调试或维修时隔爆结合面不得有磕碰、划伤等现象。电装盖、接线盖、马达盖与箱体连接的紧固螺丝不可漏装。
5、本产品的电机腔为独立的防爆腔,禁止用户自行拆卸马达紧固螺丝和电机引线粘胶接合面。
6、产品必须内外接地，各紧固件不得松动并定期检查。
7、配线进口外必须按照本说明书使用要求和装防爆电缆接头及采用相应电缆。
8、安装调试人员必须具有相关的操作资质。
连接阀门
1、手动转动阀门，确定阀门正常后将其转动至全关位置；
2、用螺钉将支架轻轻固定在阀门上；
3、将联轴器套在阀杆上；
4、确定电动执行器状态为全关位置后将其输出轴插入固定于阀杆的联轴器中；
5、用螺丝将执行器固定在支架上（因机械装置不可避免的间隙，偶尔出现螺丝孔位对不齐情况属正常状况，我们只需用手动摇杆稍加转动执行器便可解决此类问题）；
6、拧紧各部件螺丝，安装完毕。
配线连接
1、建议使用Φ6-Φ11电缆线，以确保连线的安全可靠。将电缆线通过锁盖和线锁，线头按线路图固定在接线端子上，然后锁紧线锁盖从而固定电缆。
2、使用电缆管时，要采取防水对策。阀门执行器安装位置应高于电缆管的位置，确保水珠不会沿电缆流入执行器中。
接通电源
1、请按产品铭牌或线路图所示的电压确定输入电压，DHQ-R系列电动执行器输入电压如下：
AC220±10% 50/60HZ AC380±10% AC110V±10% 50/60HZ DC24V~DC220V
2、必须使用保险丝或短路开关，其容量大小在电动执行器正常工作电流的2~3倍之间比较合适。
