用途和性能规范
1.1用途
a、本产品主要用于气体、液体介质管路上作启闭装置,接通或截断介质流,不适用于调节介质流量。具有流阻小,启闭较省力等优点。
b、适用范围:化工、石油、冶金、造纸、制药等行业。

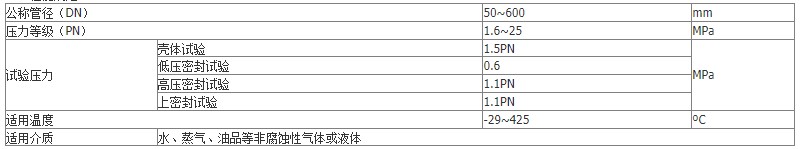

1.2性能规范

采用技术标准
2.1  设计制造按GB/T 12234的规定;
2.2  检验和试验按JB/T 9092的规定;
2.3  法兰尺寸按JB 79的规定;
2.4  结构长度按GB/T 12221的规定;
2.5  阀门压力-温度基准按GB/T 12224的规定。
结构特点和使用原理

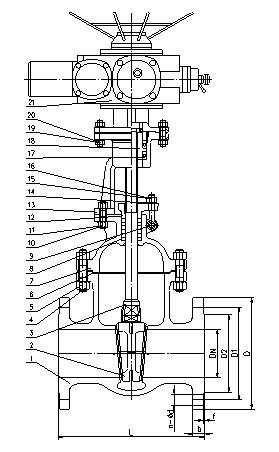

3.1结构及主要外形尺寸参见简图
3.2本阀靠电动装置驱动使阀杆升降而带动闸板作垂直于流体的直线位移来达到启闭目的。 

1 阀体   2 闸板   3 阀杆   4六角螺母  5双头螺柱  6 垫片   7 阀盖  8 填料  9圆柱销   10六角螺母 11双头螺柱12填料压板 13 支架  14 垫片 15活节螺栓  16六角螺母  17止推轴承 18阀杆螺母 19六角螺母  20双头螺柱 21 电动装置
3.3本阀门采用本体直接堆焊阀座,工艺简单、维修方便。
3.4采用楔式弹性闸板,关闭力矩小,易密封,不易因温度变化而造成楔死。
3.5采用可换式上密封结构,能辅助填料密封,且维修方便。
3.6阀盖上部装有油杯,打入润滑油,可润滑阀杆螺母。
3.7密封面焊有耐磨材料,增强密封性能和提高使用寿命。
3.8用户需要时,阀盖上开有NPT 1/2螺孔,供用户连接中腔泄压装置。

阀门主要零件材料

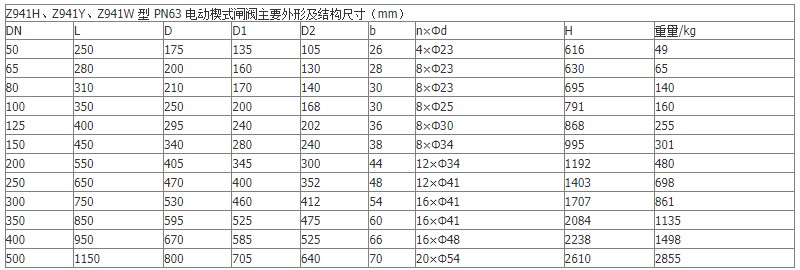

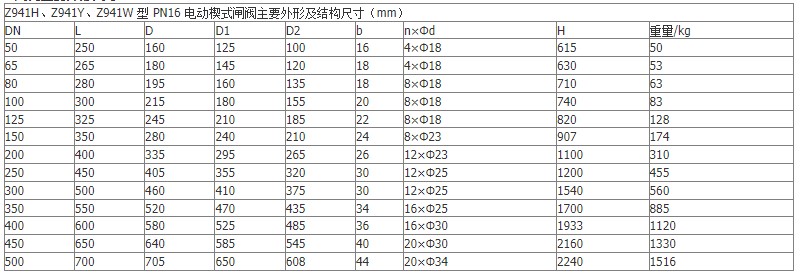

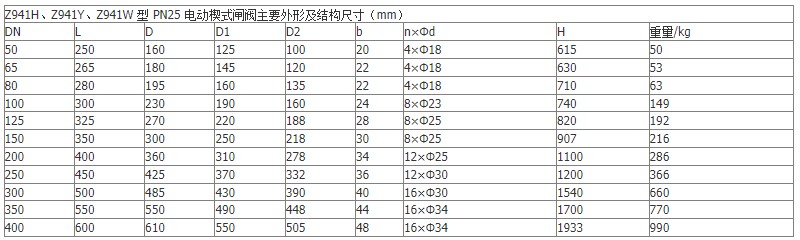

阀门主要外形尺寸
