XLHJ气动阀门手动装置

XLHJ气动阀门手动装置


概述

  手动机构可与气动执行器联合使用,只要通过简单的切换,即能实现气动阀门的手动操作。手动机构安装在气动装置与阀门中间,操作极其方便。
主要特点
1、体积小、重量轻、设计合理、样式新颖。
2、涡轮连接内孔有相隔90°的两个键槽,以便用户根据不同阀门选择匹配的相对位置。
3、提起限位拉环,旋转偏心装置90°限位销自动限位,实现气动,反之实现手动。
4、产品出厂时,装用专用润滑脂,与阀门装配后,整体密封,防水、防尘,防护等级IP65、IP67、IP68可选。
安装及使用
1、手动机构底面与阀门连接,支架面与气动装置连接,阀轴与蜗轮内孔配合穿过,阀轴端四方与气动装置方孔配合。
2、转动手柄(外转180度)在合上蜗杆时,会出现顶齿现象,需转动手轮一个角度即可合上。
3、气动与手动不能同时驱动。

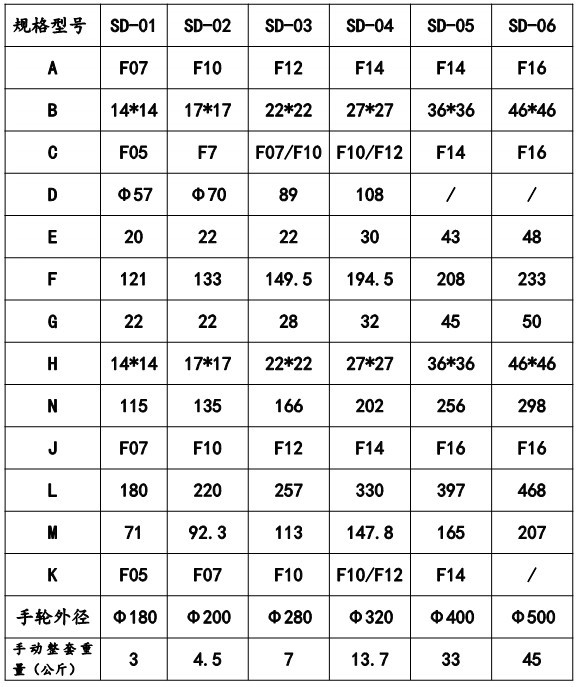

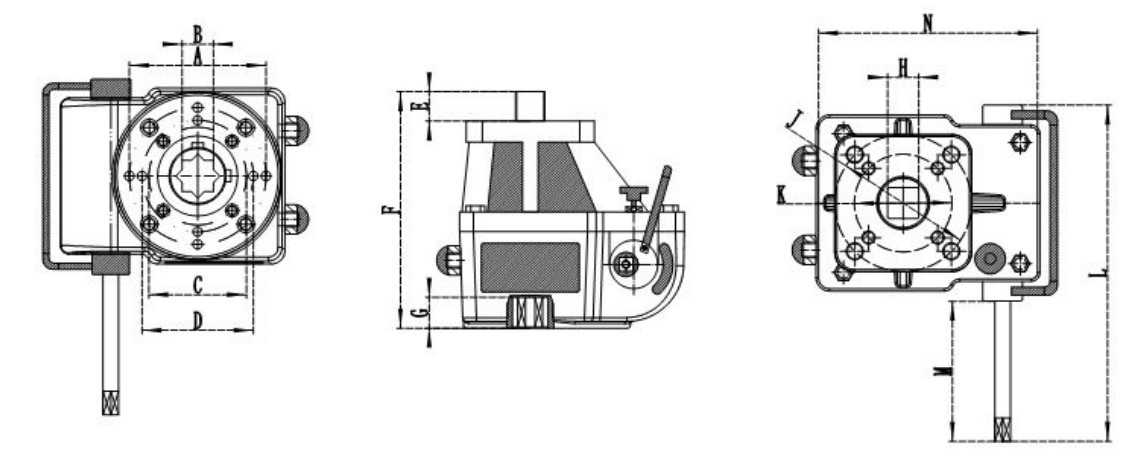

外形尺寸

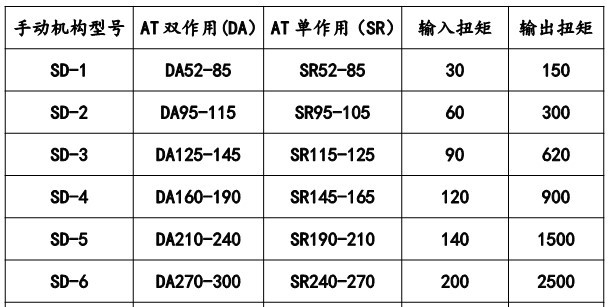

推荐配置表
